АБСОРБЦИИ КОЭФФИЦИЕНТ – коэффициент kабс, косвенно, через скорость установления показаний мегаомметра при измерении сопротивления изоляции, характеризующий содержание влаги в электрической изоляции.

        Изоляцию принято считать достаточно сухой, если kабс = R60 / R15 ≥ 1,3, где R60, R15 – показания мегаомметра через 15 с и через 60 с после приложения напряжения (рисунок).



Изменение тока в изоляции в зависимости от времени приложения напряжения

Icкв – ток утечки, Iсм – ток смещения, Iабс – ток абсорбции



        В настоящее время выпускают специализированные мегаомметры, автоматически рассчитывающие значение коэффициента абсорбции на основании результатов

измерения сопротивлений, полученных в конце отрезков времени 15 c и 60 c.

        У влажной изоляции коэффициент абсорбции близок к 1. В этом случае изоляция объекта должна быть подвергнута сушке.

        Согласно требованиям ПУЭ [3] коэффициент абсорбции необходимо определять для изоляции обмоток двигателей и трансформаторов после их капитального (текущего ремонта).

        В стандарте испытаний [4] коэффициент абсорбции рекомендован в качестве критерия оценки состояния изоляции.

        При определении коэффициента абсорбции, как и при определении других показателей качества электрической изоляции, температура изоляции должна быть не ниже +10°С и не выше +35°С.

        Значение коэффициента абсорбции ≥ 1,3 служит вторым, после нормального значения сопротивления изоляции, условием для перехода к проверке электрической прочности изоляции.

Литература

1 Контроль изоляции // [Электронный ресурс], режим доступа: http://rza.org.ua/glossary/read/Kontrol-izoljacii.html

2 Методика измерения сопротивления изоляции // [Электронный ресурс], режим доступа: https://energoboard.ru/information/248/

3 Правила устройства электроустановок. 7-е издание // М.: Омега-Л, 2006, 268 с.

4 ГОСТ 3484—77. Трансформаторы силовые. Методы испытаний.

5 Мегаомметр // [Электронный ресурс], режим доступа: http://maximarsenev.narod.ru/slovar2/meg/meg.htm

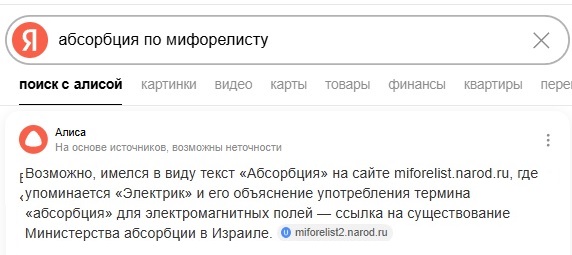

АБСОРБЦИЯ ПО МИФОРЕЛИСТУ
