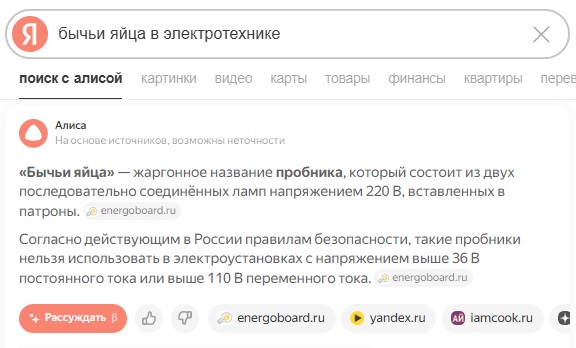

Пример 55. Применение контрольной лампы в сетях с напряжением выше 36 В переменного или 110 В постоянного тока.

В книге [1] описанию контрольной лампы отведен обширный текст:

«Ламповый индикатор — самый главный инструмент инженера-электрика для диагностики. Он также известен как индикатор напряжения. Этот индикатор состоит из двух последовательно соединённых ламп с номинальным напряжением 240 В.





Как показано на рис. 55-1, рабочую цепь индикатора составляют последовательно соединённые лампы, предохранитель и щупы. Лампы должны иметь равные номинальные мощности, не более 25 Вт каждая.

Рекомендуются использование двух ламп, так как они могут иногда подключаться к источнику напряжения 380/400/480 В.

Одиночная лампа при этом может перегореть и ошибочно указывать на разрыв в цепи (отсутствие напряжения). Для надёжности все индикаторы напряжения перед и после использования должны проверяться на заведомо_; исправном источнике напряжения.

Для проверки самых низковольтных систем, например 12 или 32 В, можно использовать индикатор с одной лампой.

Ламповый индикатор применяют для:

- определения наличия напряжения;

- определения полярности источника, то есть активных и нейтральных точек, зажимов заземления и питания;

- проверки соответствия фаз при «фазировке» двух работающих параллельно источников напряжения;

- поиска перегоревших предохранителей;

- контроля работоспособности электродвигателя и целости трёхфазной системы питания».

        Необходимо знать, что согласно действующим правилам [1], в электроустановках напряжением до 1000 В  для проверки отсутствия напряжения не допускается применять контрольные лампы (патрон с лампой накаливания и двумя проводниками) в связи с опасностью разрыва колбы лампы при включении на междуфазное напряжения и травмирования возникающей при этом электрической дугой и осколками стекла обслуживающего персонала.

        Поэтому в таком устройстве лампы должны быть помещены в специальную арматуру, которая обеспечивает автоматическое отключение напряжения от выводов патрона при повреждении колбы лампы.

        Проводники такой контрольной лампы должны быть оконцованы специальными щупами, аналогичными щупам электроизмерительных приборов.

        К чему может привести нарушение указанных правил, иллюстрирует такой пример:

«Пытаясь проверить наличие напряжения на автоматическом выключателе АВМ-10 контрольной лампой с проводами без наконечников, электромонтер закоротил вводные зажимы автоматического выключателя и получил ожог лица, шеи и кистей обеих рук».



Литература

1. М. Браун, Д. Раутани, Д. Пэтил. Диагностика и поиск неисправностей электрооборудования и цепей управления. М.: Издательский дом «Додэка-XXI», 2007, 328 с.

2. Правила применения и испытания средств защиты, используемых в электроустановках. М.: Энергоатомиздат, 1987. (см. с.18).
